雙法蘭限位伸縮接頭
- 品牌 潤泰達
- 型號

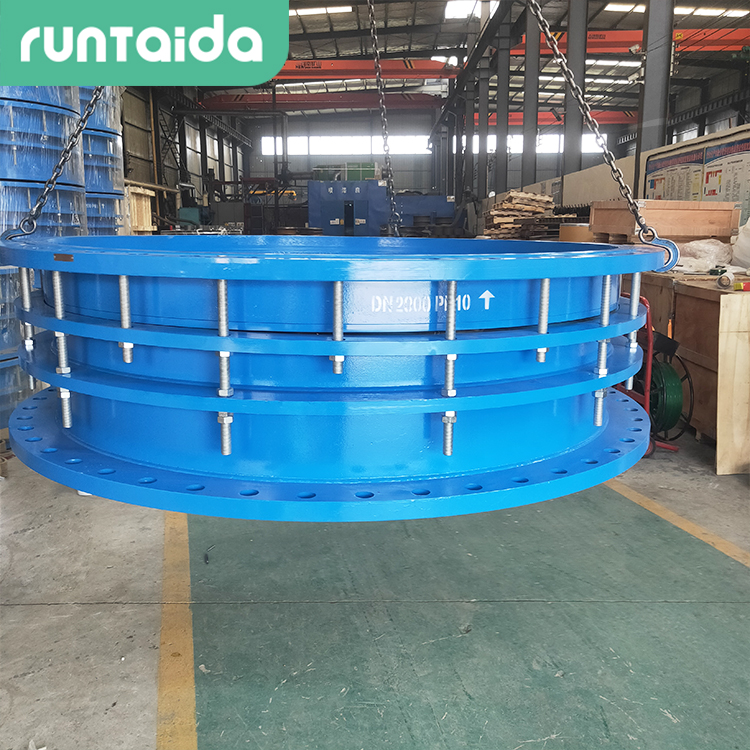

伸縮接頭是泵、 閥門， 管道等設備與管道連接的新產品，通過螺栓把它們連接起來，使其成為整體，并有位移量，這樣就可以在安裝維修時，根據現場安裝尺寸進行調整，在工作時，可以把軸向推力傳還至整個管道系統。這樣不僅提高工作效率，而且對泵、閥們等管道設備起到保護作用。
管道安裝中伸縮接頭的重要性，伸縮接頭由于連接伸縮管或波紋管的溫度變化較大，伸縮接頭的使用是一種保護措施，伸縮接頭是泵、閥門，管道等設備與管道連接的新產品，通過全螺栓把它們連接起來，使其成為整體，并有位移量，方便安裝?？沙惺芄芫€的軸向壓力。這樣就可以在安裝維修時，根據現場安裝尺寸進行調整，在工作時，不僅提高工作效率，而且對泵、閥們等管道設備起到保護作用。
技術要求：
1.伸縮接頭的套管和法蘭盤的材料為20；螺栓材料為35；制動螺釘材料為2CR13。
橡膠圈材料：介質為油類的丁晴橡膠I-2，介質為水用氯丁橡膠III－2。
2.除介質為油類外，其他適用管路的伸縮接頭的鋼制零件就熱度鋅處理。
3.一般狀態下安裝尺寸為L1，根據接頭使用的目的，可行當調整L1的數值，但不得超過1.5L1。
因?yàn)?a href="http://m.bjh9p8.com/" target="_blank">伸縮接頭系列產品屬金屬制品、其有較高的抗拉和抗壓強度，軟密封性能優越，裝卸方便等功能，被廣泛應用于電力、冶金、化工、給排水和污水處理等行業，主要作用于水泵于閥門和管道之間的連接。
|
稱尺寸 |
管子外徑DW |
外形尺寸 |
伸縮量δ |
法蘭連接尺寸 |
||||||||
|
DW |
D0 |
L |
L2 |
L1 |
0.6Mpa |
1.OMpa |
||||||
|
D |
K |
n-do |
D |
K |
n-do |
|||||||
|
65 |
76 |
76 |
340 |
340 |
105 |
±25 |
160 |
130 |
4-￠14 |
185 |
145 |
4-￠18 |
|
80 |
89 |
89 |
190 |
150 |
4-￠18 |
200 |
160 |
8-￠18 |
||||
|
100 |
108 |
108 |
21O |
170 |
220 |
180 |
||||||
|
114 |
114 |
|||||||||||
|
125 |
133 |
133 |
240 |
200 |
8-￠18 |
250 |
210 |
|||||
|
140 |
140 |
|||||||||||
|
150 |
159 |
159 |
265 |
255 |
285 |
240 |
8-￠23 |
|||||
|
168 |
168 |
|||||||||||
|
200 |
219 |
219 |
320 |
280 |
340 |
295 |
||||||
|
250 |
273 |
273 |
375 |
335 |
12-￠18 |
395 |
350 |
12-￠23 |
||||
|
300 |
325 |
325 |
350 |
370 |
130 |
±32.5 |
440 |
395 |
12-￠23 |
445 |
400 |
16-￠22 |
|
350 |
377 |
377 |
490 |
445 |
505 |
460 |
16-￠26 |
|||||
|
400 |
426 |
426 |
540 |
495 |
16-￠23 |
565 |
515 |
20-￠26 |
||||
|
450 |
480 |
480 |
595 |
550 |
615 |
565 |
||||||
|
500 |
530 |
530 |
645 |
600 |
20-￠23 |
670 |
620 |
20-￠30 |
||||
|
600 |
630 |
630 |
755 |
705 |
20-￠27 |
780 |
725 |
24-￠30 |
||||
|
700 |
720 |
720 |
860 |
810 |
24-￠27 |
895 |
840 |
24-￠33 |
||||
|
800 |
820 |
820 |
590 |
600 |
220 |
±65 |
975 |
920 |
24-￠30 |
1015 |
950 |
28-￠33 |
|
900 |
920 |
920 |
1075 |
1020 |
1115 |
1015 |
28-￠36 |
|||||
|
1000 |
1020 |
1020 |
1175 |
1120 |
28-￠30 |
1230 |
1160 |
28-￠36 |
||||
|
1200 |
1220 |
1220 |
1405 |
1340 |
32-￠33 |
1455 |
1380 |
32-￠40 |
||||
|
1400 |
1420 |
1424 |
640 |
1630 |
1560 |
36-￠36 |
1675 |
1590 |
36-￠42 |
|||
|
1600 |
1620 |
1624 |
1830 |
1760 |
40-￠36 |
1915 |
1820 |
40-￠48 |
||||
|
1800 |
1820 |
1824 |
2045 |
1970 |
44-￠39 |
2115 |
2020 |
44-￠48 |
||||
|
2000 |
2020 |
2026 |
2265 |
2180 |
48-￠42 |
2325 |
2230 |
48-￠48 |
||||
|
2200 |
2220 |
2226 |
2475 |
2390 |
52-￠42 |
2550 |
2440 |
52-￠56 |
||||
|
2400 |
2420 |
2426 |
2685 |
2600 |
56-￠42 |
2760 |
2650 |
56-￠56 |
||||
|
2600 |
2620 |
2626 |
600 |
710 |
240 |
±75 |
2905 |
2810 |
60-￠48 |
2960 |
2850 |
60-￠56 |
|
2800 |
2820 |
2826 |
3115 |
3020 |
64-￠48 |
3180 |
3070 |
64-￠56 |
||||
|
3000 |
3020 |
3026 |
3315 |
3220 |
68-￠48 |
3405 |
3290 |
68-￠60 |
||||
|
3200 |
3220 |
3230 |
3525 |
3430 |
72-￠48 |
- |
- |
- |
||||
|
3400 |
3420 |
3432 |
3735 |
3640 |
76-￠48 |
- |
- |
- |
||||
|
3600 |
3620 |
3632 |
3970 |
3860 |
80-￠56 |
- |
- |
- |
||||
